Неразрушающий контроль изоляции обмоток — важнейший этап диагностики электрических машин, трансформаторов и кабельных линий. Своевременная проверка позволяет выявить дефекты на ранней стадии, предотвратить аварии и снизить затраты на ремонт. В данной статье рассмотрим основные методы неразрушающего контроля (НК), применяемые для оценки состояния изоляции обмоток.
Что такое неразрушающий контроль изоляции
Неразрушающий контроль — это совокупность методов диагностики, позволяющих оценить техническое состояние изоляции без ее повреждения и вывода оборудования из эксплуатации (или с минимальными остановками).
Основные задачи НК:
- выявление дефектов изоляции;
- оценка степени старения;
- контроль качества монтажа и ремонта;
- прогнозирование срока службы оборудования.
Основные методы неразрушающего контроля изоляции
1. Измерение сопротивления изоляции
Один из самых распространённых и базовых методов.
Суть метода:

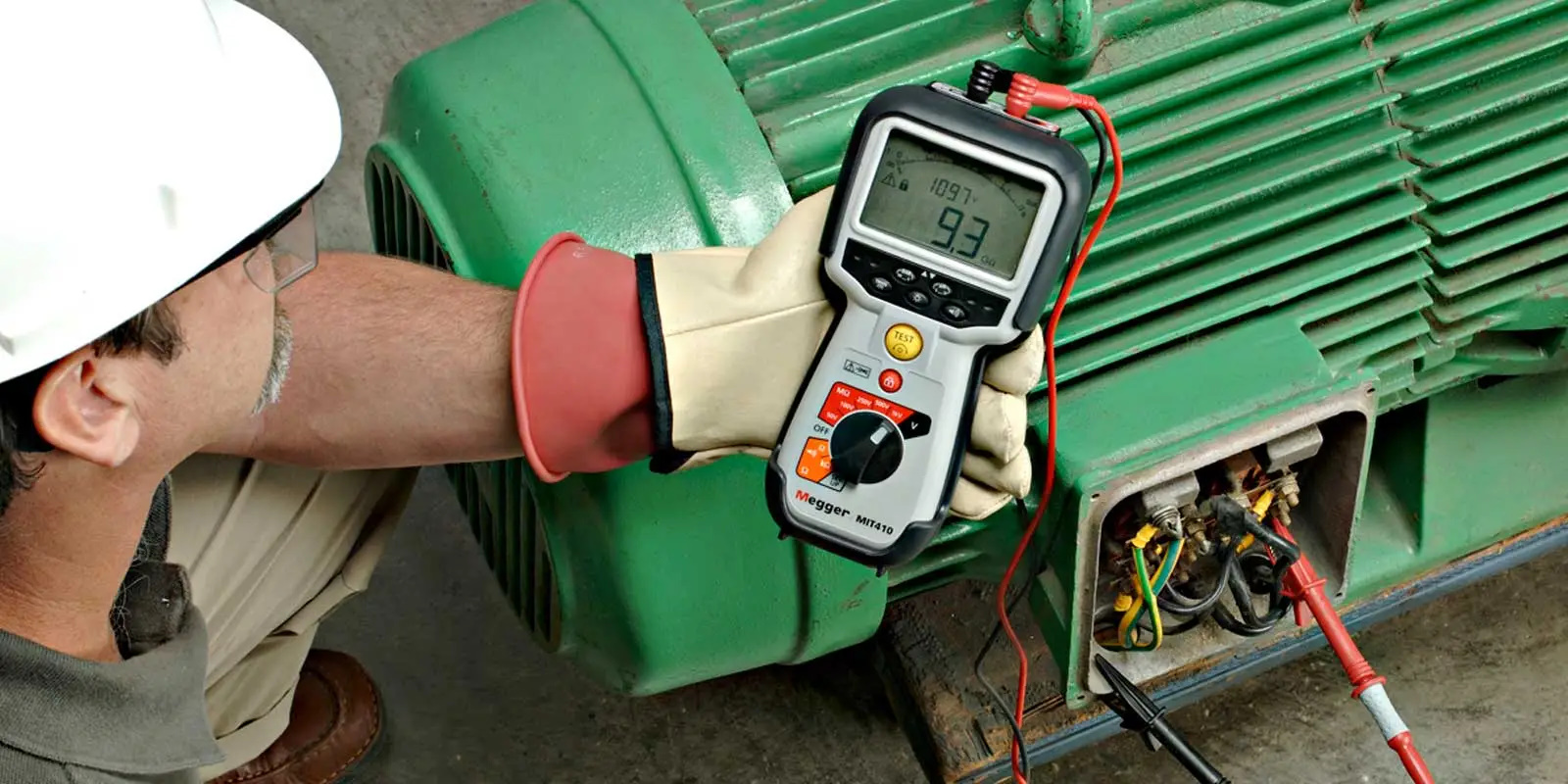

Измеряется сопротивление изоляции между обмотками и корпусом с помощью мегомметра.
Преимущества:
- простота выполнения;
- быстрый результат;
- низкая стоимость.
Недостатки:
- не выявляет локальные дефекты;
- зависит от температуры и влажности.
2. Коэффициент абсорбции и поляризации
Используется для оценки степени увлажнения и старения изоляции.
Коэффициенты:
- коэффициент абсорбции (DAR);
- индекс поляризации (PI).
Преимущества:
- позволяет выявить старение изоляции;
- информативнее простого измерения сопротивления.
Недостатки:
- требует соблюдения методики измерений;
- чувствителен к условиям окружающей среды.
3. Испытание повышенным напряжением
Метод применяется для проверки прочности изоляции.
Суть:
На обмотки подается повышенное напряжение (постоянное или переменное), превышающее рабочее.
Преимущества:
- выявляет слабые места изоляции;
- высокая точность.
Недостатки:
- риск повреждения при неправильном применении;
- требует квалифицированного персонала.
4. Метод частичных разрядов
Один из наиболее современных и точных методов диагностики.
Суть:
Фиксируются частичные электрические разряды внутри изоляции, возникающие в дефектных зонах.
Преимущества:
- выявление скрытых дефектов;
- ранняя диагностика разрушения;
- высокая чувствительность.
Недостатки:
- сложность оборудования;
- высокая стоимость.
5. Тангенс угла диэлектрических потерь (tgδ)
Метод широко применяется для диагностики высоковольтного оборудования.
Суть:
Измеряется угол потерь в изоляции, который характеризует её качество.
Преимущества:
- высокая информативность;
- позволяет оценить общее состояние изоляции.
Недостатки:
- требует специализированных приборов;
- чувствителен к помехам.
6. Тепловизионный контроль
Используется для обнаружения перегрева обмоток и дефектов изоляции.
Суть:
С помощью тепловизора фиксируются температурные аномалии.
Преимущества:
- бесконтактный метод;
- возможность диагностики под нагрузкой.
Недостатки:
- косвенный метод;
- зависит от условий эксплуатации.
7. Метод импульсного напряжения
Применяется для выявления межвитковых замыканий.
Суть:
На обмотку подаются импульсы, анализируется форма отклика.
Преимущества:
- высокая точность;
- выявляет локальные дефекты.
Недостатки:
- сложность интерпретации;
- необходимость специализированного оборудования.
Сравнение методов неразрушающего контроля
Метод | Выявляет дефекты | Сложность | Стоимость |
|---|---|---|---|
Сопротивление изоляции | Низкая | Низкая | Низкая |
PI / DAR | Средняя | Средняя | Низкая |
Повышенное напряжение | Высокая | Средняя | Средняя |
Частичные разряды | Очень высокая | Высокая | Высокая |
tgδ | Высокая | Высокая | Высокая |
Тепловизионный контроль | Косвенно | Низкая | Средняя |
Импульсный метод | Высокая | Высокая | Высокая |
Когда применять разные методы
Для максимальной эффективности рекомендуется комбинировать несколько методов:
- Базовая диагностика: сопротивление изоляции + PI;
- Глубокий анализ: tgδ + частичные разряды;
- Эксплуатационный контроль: тепловизионный анализ;
- Поиск локальных дефектов: импульсный метод.
Преимущества неразрушающего контроля
- отсутствие повреждений оборудования;
- возможность регулярного мониторинга;
- снижение аварийности;
- продление срока службы электрических машин;
- экономия на капитальном ремонте.
Заключение
Методы неразрушающего контроля изоляции обмоток играют ключевую роль в обеспечении надежности электротехнического оборудования. Современные технологии позволяют выявлять дефекты на ранних стадиях, предотвращая серьезные аварии и снижая эксплуатационные расходы. Для достижения наилучших результатов рекомендуется использовать комплексный подход к диагностике.
